Máquina laminadora contínua a frio de quatro suportes para tiras de precisão

Moinho de laminação contínua a frio de quatro suportes para tiras de precisão para Q235, SL400, SS400, SPHC

1. Descrição do produto

Baixo custo de investimento
– Solução extremamente flexível e produtiva para a produção de bitolas de alta qualidade e variedade de tiras a frio. Baixo custo de produção

– P&D contínuo de novos materiais e qualidade do rolo melhoraram tremendamente a resistência ao desgaste do rolo. Baixo custo de estoque

– Permitir estocar uma gama mínima de matéria-prima o tempo todo.

Alta Flexibilidade do Produto
– Alta flexibilidade de medidores alcançável através do sistema de controle de macaco de parafuso de acionamento CA.

Alta Versatilidade de Operação
– Uma máquina muito simples com sistema de controle de operação amigável.

Medidor de alta precisão
– Maior precisão/tolerância do medidor de acabamento alcançável por meio de um novo design e perfil inovadores do rolo de trabalho de precisão

2. ReferênciaFluxo de processo:

quadro de desenrolamento→plataforma de soldagem→cisalhamento hidráulico→incluindo dispositivo hidráulico→lagartixa de chão→suporte de alta rotatividade→alinhamento→1# quadro, 2# quadro, 3# quadro, 4# quadro→máquina de enrolar.

3. Composição do equipamento:

1.Material: aço carbono laminado a quente após o corte (Q235, SL400, SS400, SPHC, etc.)
2. Espessura: H≤2,75 mm Largura: B≤520 mm
3. Espessura: H≤0,7 mm, Largura: B≤520 mm
4. Diâmetro da bobina de entrada (interna/externa): 508/1500 mm
5. Diâmetro da bobina de saída (interno/externo): 508/1500 mm
6, velocidade de rolamento: V≤250m/min
Nota: Os parâmetros acima são apenas para referência, podem ser fabricados de acordo com os requisitos do cliente.

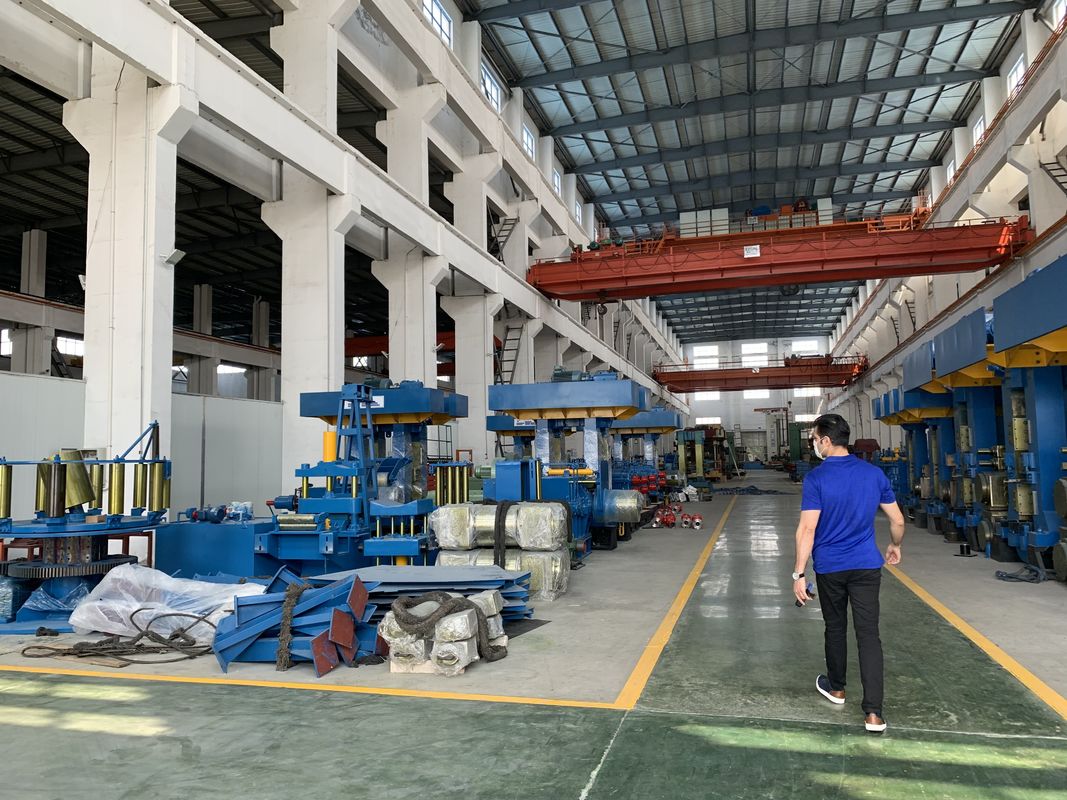

4. SGS inspecionar fotos

5. Lista de equipamentos

1. Desbobinador hidráulico de expansão e contração: um conjunto;

2. Cisalhamento hidráulico:um conjunto;

3. Plataforma de soldagem (soldador personalizado):um conjunto;

4. Looper de armazenamento de material de pouso: um conjunto;

5. Plataforma de processo de alimentação (com guia de rolos):um conjunto;

6. Quatro conjuntos de laminadores de quatro alturas:um conjunto;

7 Plataforma de processo de descarga (com tesoura hidráulica):um conjunto;

8. Máquina de enrolamento hidráulica:um conjunto;

9. Armário de controle elétrico:um conjunto;

10. Estação de óleo diluído:um conjunto;

11. Estação hidráulica:um conjunto;

12. Estação hidráulica para rolo de dobra:um conjunto;

13. Estação de lubrificação de processo (própria do usuário)um conjunto;

14. Quatro instrumentos de medição de espessura (personalizados pelos usuários)Quatro conjuntos;

15. Posto de Petróleo e Gásum conjunto;

6. Termo de garantia:12 meses (excluindo peças facilmente quebradas)
