Detalhes do produto:
|
| Descrição dos bens: | Máquinas de aço do moinho de laminação da bobina | Rolos de trabalho (mm): | φ120 |
|---|---|---|---|
| Comprimento do rolo (milímetros): | 330 | Força de rolamento (toneladas): | ≤2000KN |
| Espessura entrada (milímetros): | 2.0~4.0×80~200mm | Espessura acabada (mm): | 0,5～2,0×80～200mm |
| Tensão: | 380V 50Hz trifásico ou encomendado pelo utilizador | Cor: | Como nosso padrão ou pedido pelo usuário |
| Realçar: | Laminação a frio reversa de dois suportes,laminação a frio reversa de 150 m/min,laminação a frio de cobre de aço carbono |
||

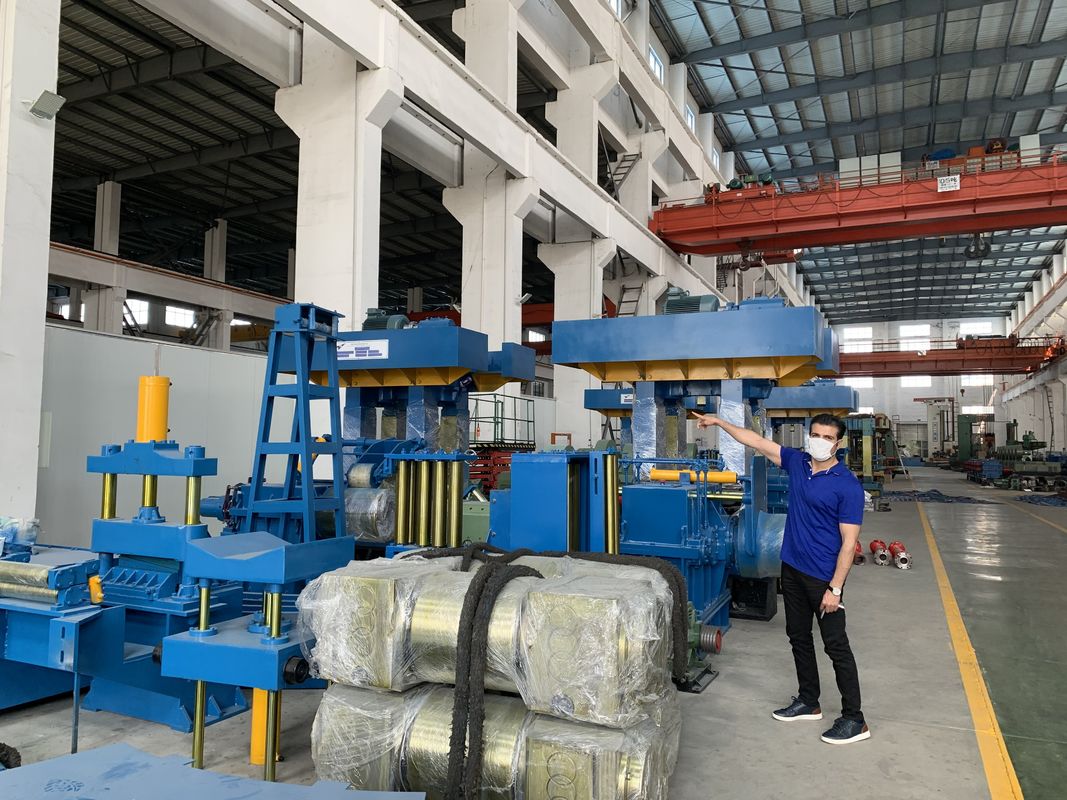

Largura da bobina 200mm Dois suportes 150m/Min 4hi Laminador de laminação a frio para aço carbono
1. Descrição das mercadorias:
Um laminador contínuo é construído organizando laminadores horizontais acionados e laminadores verticais não acionados alternadamente e determinando os valores da espessura do material laminado entre suportes adjacentes, a distância interaxial entre rolos de trabalho e o diâmetro do rolo de trabalho para satisfazer predeterminados relacionamentos.
2. Mprocesso doente:
Carregando → desenrolando → apertando
↓
Descarga ← laminador de quatro rolos laminador a frio rolo laminador esquerdo e direito → descarregamento.
3. Parâmetro técnico:
|
Rolos de trabalho (mm) |
φ175 |
| rolo lelargura (mm) | 350 |
| Força de rolamento (toneladas) | 240T |
| Espessura de entrada (mm) |
3,0 × 240 mm |
| Espessura acabada (mm) |
1,8 × 240 mm |
| Largura (mm) | 240 |
| Velocidade de rolamento (m/min) | 150 |
| Motor principal (KW) | 280KW |
|
Velocidade de rotação: |
750-1600 r/min |
| Pressão para baixo | mecanizado |
| Sistema elétrico |
Regulador de velocidade DC da série Siemens 6RA80 |
4. O cálculo da capacidade:
Em bruto 4mm, espessura média acabada de 1,5mm, largura média de 150mm, peso médio de volume de 2 toneladas por rolo laminando três passes, tempo total de laminação de aproximadamente 30 minutos, rendimento de 4 toneladas por hora, trabalho anual tempo de 6000 horas, com uma produção anual de 2,4 milhões de toneladas.
5. Entrega da documentação técnica:
O fornecedor deverá fornecer as seguintes informações de acordo com o andamento da fabricação e construção do equipamento.
O layout do equipamento e o desenho da fundação.
Os manuais do equipamento.
Detalhes ou desenhos de peças vulneráveis e peças sobressalentes de equipamentos mecânicos (modelos para peças padrão e desenhos para peças não padronizadas), diagrama esquemático elétrico e diagrama esquemático da estação de lubrificação da unidade e da estação hidráulica.
