Detalhes do produto:
|
| Material das bobinas: | Corte de aço da bobina da hora à linha do comprimento | Espessura da tira: | 0.3~3mm |
|---|---|---|---|
| Largura da tira: | 300~1600mm | Peso de Max.coil:: | 15000Kg |
| Tensão:: | 380V 50Hz 3phases | Garantia de qualidade: | um ano |
| Realçar: | CE cortado ao equipamento do comprimento,corte de 0.3-3mm ao equipamento do comprimento,corte de alumínio de 1600mm à máquina do comprimento |
||
1. Descrição dos bens

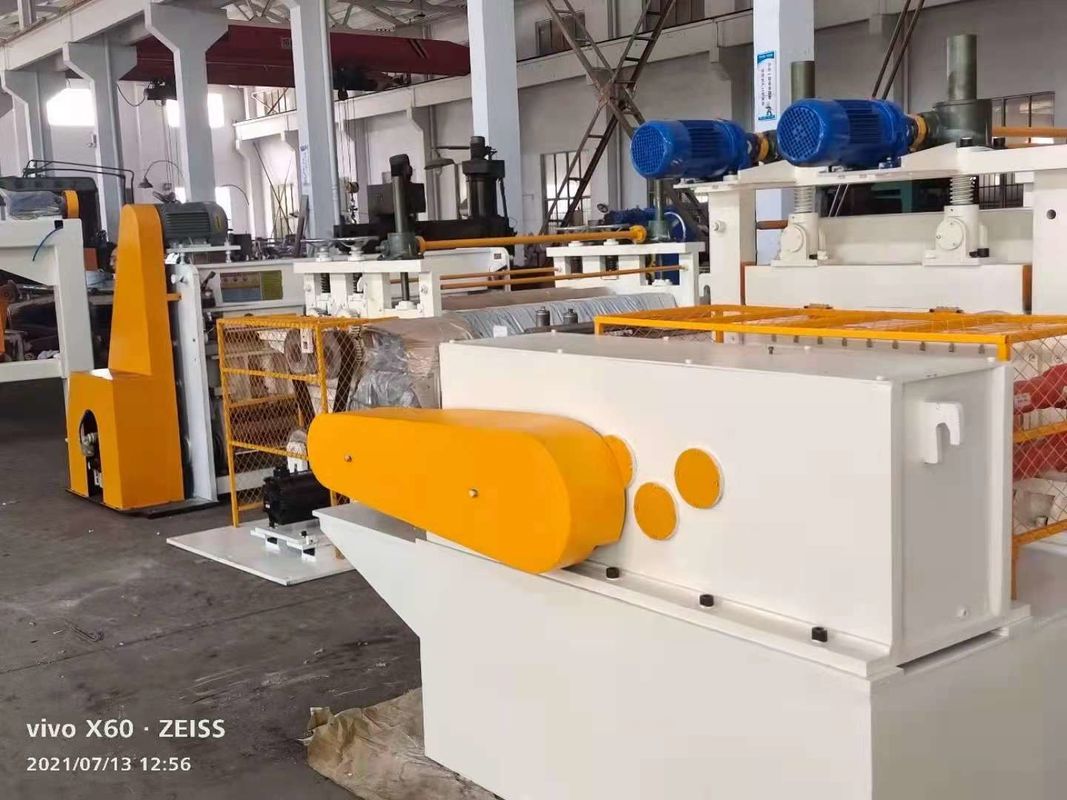

Tesoura giratória automática que empilha o corte médio & pesado da linha da espessura à linha do comprimento com estavelmente velocidade e tesoura servo da movimentação
2. Introdução:
A linha grossa média do corte-à-comprimento da placa pode encontrar o pedido do cliente da linha velocidade máxima 40m/min desenrolando & nivelando uma tira da bobina, e então cortando a tira lisa nivelada a determinado comprimento das folhas.
Esta linha da bobina CTL é especialmente apropriada para o CR, bobinas do aço carbono da hora, SOLDADO, placas de aço de PPGI.
A linha do corte-à-comprimento da placa (linha da bobina CTL) tem uma máquina de nivelamento conduzida pelo motor da C.C. ou de C.A., e a comprimento-fixação é pelo codificador, cortando o estilo é parada-tesoura.
A linha grossa média do corte-à-comprimento da placa coube as bobinas de aço com a espessura: (1~6mm, 2~8mm, 3-10mm) e a largura variável, e o comprimento de folhas terminadas dependem da necessidade prática do cliente.
3. Vantagens & características para esta linha da bobina CTL:
1. elevada precisão
A linha velocidade pode ser até 30m/min, folhas do comprimento de 7-8pcs/min 2000mm na média.
Nivelando a precisão: ±1mm/㎡
Precisão do comprimento de folha: ±0.5mm/m
Precisão diagonal do comprimento da folha: ±0.5mm/m
4. Parâmetro técnico principal:
Corte da placa do miliampère (0.3~3) ×1600mm/2000mm/2500mm à linha do comprimento
Material das bobinas: HRC, CENTRO DE DETECÇÃO E DE CONTROLO, SOLDADO, PPGI, Q195, Q235, Q345…
Espessura da tira: (0.3-3) milímetros
Largura de Máximo Descascamento: 1600mm
identificação da bobina: ≥Φ508mm
Bobina OD: Φ1800mm
Peso de Máximo Bobinamento: 20000Kgs
Motor da talhadeira: Motor da C.C. 75KW
Eixo da talhadeira: Ф220 x 1650mm
Facas de disco no eixo da talhadeira: ID220mm x OD330mm x 10mm, 6CrW2Si.
Separando o disco: ID85 x OD210mm x 6mm, 65Mn
Tensionar fornecida pela tira que passa através das lãs de fricção sentiu de envolvimento em torno das placas de madeira.
Bloco de Recoiler: Ф508 x 1700mm
Motor de Recoiler: Motor da C.C. 90KW
Controle elétrico: Armário do motorista da C.C. de Eurotherm 590 mais os painéis de controle.
Cortando a velocidade: 100m/min máximo, ajustável.
5. Especificação de detalhe da linha da bobina CTL:
| Modelo | Espessura | Peso da bobina | Régua terminada | Velocidade de Max Slitting | |
| MA-1 x 600 | 0.2-1mm | 100-600mm | 8T máximo | 20mm mínimos | 50m/min |
| MA-2 x 1300 | 0.3-2mm | 300-1300mm | 15T máximo | 25mm mínimos | 80m/min |
| MA-3 x 1600 | 0.3-3mm | 500-1600mm | 20T máximo | Minuto 25mm | 100m/min |
| MA-4 x 1600 | 0.4-4mm | 500-1600mm | 30T máximo | Minuto 30mm | 80m/min |
| Nota: Os dados no formulário apenas porque referência de acordo com escalas gerais, nós sempre projetamos e fazemos cada linha de acordo com as exigências específicas de cada cliente, assim que cada cliente podem comprar sua própria linha do bem-índice de nós. | |||||
