Detalhes do produto:
|
| Material das bobinas: | Corte e corte de aço da bobina à máquina do comprimento | Espessura da tira: | 3-12mm |
|---|---|---|---|
| Largura da tira: | 600-1600mm | Peso de Max.coil:: | 15000kg |
| Tensão:: | 380V 50Hz 3phases | Garantia de qualidade: | um ano |
| Realçar: | corte do metal de 3-12mm à linha do comprimento,corte do metal de 1600mm à linha do comprimento,CTL cortou à linha máquina do comprimento |
||
1. Descrição dos bens:

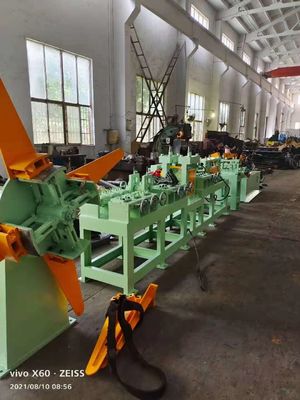

A folha grossa da elevada precisão 600-1600mm que nivela o corte à linha do comprimento com sistema do PLC é usada para controlar e monitorar
2. Introdução:
A linha grossa do corte-à-comprimento da placa pode encontrar o pedido do cliente da linha velocidade máxima 20m/min desenrolando e nivelando uma tira da bobina, e então cortando a tira lisa nivelada a determinado comprimento das folhas.
A linha do corte-à-comprimento (máquina da placa CTL) tem uma máquina denivelamento e uma máquina de nivelamento fina conduzidas pelos motores da C.C. ou de C.A., e a comprimento-fixação é pelo codificador, cortando o estilo é parada-tesoura.
A linha grossa do corte-à-comprimento da placa (máquina) da placa CTL bobinas de aço aptas com espessura: (3~12mm, 4~16mm, 5-20mm) e a largura variável, e o comprimento de folhas terminadas dependem da necessidade prática do cliente.
3. Vantagens & características da máquina da placa CTL:
1. máquina da placa CTL com elevada precisão
A linha velocidade pode ser até 20m/min, folhas do comprimento de 4-5pcs/min 2000mm na média.
Nivelando a precisão: ±1.5mm/㎡
Precisão do comprimento de folha: ±0.5mm/m
Precisão diagonal do comprimento da folha: ±1mm/m
Material entrado: CR, bobinas do aço carbono da hora, SOLDADO, placas de aço de PPGI.
3.1. 3~12) ×1600mm/2000mm/2500mm a placa grossa do miliampère (cortou à linha do comprimento:
Espessura da tira da máquina da placa CTL: 3~12mm
Largura da tira: 600~1600mm, 800-2000mm, 1100-2500mm
Nivelando o rolo: Φ180, 13pcs
Material de nivelar o rolo: 40Cr, HRC55-56
Poder para nivelar: Motor da C.C. 132KW + controle de velocidade da C.C. de Eurothem 590
Velocidade do corte de máquina da placa CTL: (0~20) m/min, ajustáveis
3.2. A placa grossa do miliampère (4-16) ×1500mm/2000mm/2500mm cortou à linha do comprimento
Espessura da tira da máquina da placa CTL: 4~16mm
Largura da tira: 500~1500mm/800-2000mm/1100-2500mm
Nivelando o rolo: Φ220mm, 11pcs
Material de nivelar o rolo: 40Cr, HRC54-55
Poder da máquina da placa CTL para nivelar: Motor da C.C. 160KW + controle de velocidade da C.C. de Eurotherm 590.
Cortando a velocidade: (0~20) m/min, ajustáveis
3.3. A placa grossa do miliampère (5-20) ×1800mm/2000mm/2500mm cortou à linha do comprimento
Espessura da tira: 5~20mm
Largura da tira da máquina da placa CTL: 800~1800mm, 1000-2000mm, 1100-2500mm
Nivelando o rolo: Φ230, 9pcs
Material de nivelar o rolo: 40Cr, HRC54-55
Poder para nivelar: Motor da C.C. 110KW+160KW + controle de velocidade da C.C. de Eurothem 590.
Velocidade do corte de máquina da placa CTL: (0~20) m/min, ajustáveis
| Especificação de detalhe: Modelo | Espessura | Comprimento | Nivelando a velocidade | |
| MA-12 x 1600 | 3-12mm | 600-1600mm | ajustável | 20m/min máximo |
| MA-16 x 1800 | 4-16mm | 1000-1800mm | ajustável | 20m/min máximo |
| MA-20 X 2000 | 5-20mm | 1000-2000mm | ajustável | 20m/min máximo |
| Nota: Os dados no formulário apenas como a referência de acordo com escalas gerais, nós sempre para projetar e fazer cada linha grossa do corte-à-comprimento da placa, máquina da placa CTL de acordo com as exigências específicas de cada cliente, assim que cada cliente podemos comprar sua própria linha do bem-índice de nós. | ||||
