máquina de corte da chapa de aço de 3-12mm, máquina de corte de alta velocidade

1. Descrição dos bens:

Folha grossa que corta a linha com estavelmente velocidade e controlada pelo rolo do PLC cinco que nivela com tipo pesado decoiler hidráulico

2. Introdução:

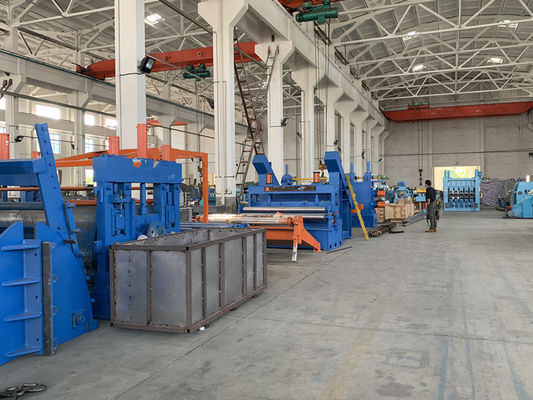

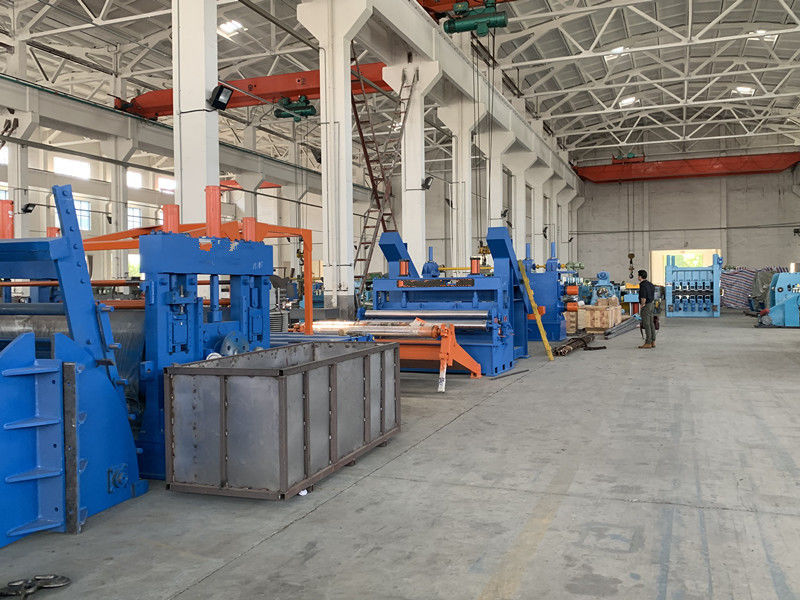

Esta placa grossa que corta a linha, igualmente chamou a talhadeira da bobina do metal, pode cortar a bobina mestra de aço grossa em bobinas pequenas do bebê. A bobina grossa que corta a linha é composta de: carro da bobina-carga, uncoiler dobro da grande-carga do mandrel, guia portal da bobina-cabeça do estilo, equipamento da imprensa e da pá, rolo dobro que comprimem o alimentador, leveler do cinco-rolo, fim-cortador, tabela do rolo, alinhador central, talhadeira do disco, dobadoura da sucata, acumulador do furo, tensor do pre-separator&, bobina-separador portal e presser do estilo, recoiler, bobina que descarregam o carro, controle hidráulico, e controle elétrico.
Capacidade de modelos diferentes da folha grossa que cortam linhas (talhadeira da bobina do metal):
Espessura da tira: (3~12) milímetros, (4-16) milímetro, (5~20) milímetros;
Largura da tira: 500-1800mm, 800~2000mm ou 1000~2200mm.

3. Especificação de detalhe da máquina de corte da bobina:
3.1. Folha do miliampère (3-12) ×1800mm que corta a linha
Material das bobinas: Aço carbono de HR/CR, placa galvanizada, placa de aço colorida etc.
Espessura da tira da talhadeira da bobina do metal: (3~12) milímetros
Largura da tira da máquina de corte da bobina: 500~1800mm
Peso de Max.coil: 35000kgs

Diâmetro de nivelar rolos & rolo de tensão: Φ210
Diâmetro da talhadeira da bobina do metal do eixo da talhadeira: Φ300
Cortadores do disco: 6CrW2Si, HRC56°~58°, OD500mm x ID300mm x T25mm.
Diâmetro do bloco do recoiler: Φ610mm
Separando discos: 65Mn, OD250 x ID95 x T10/20mm
Motores da C.C. da máquina de corte da bobina para a talhadeira e o recoiler: 160KW, 200KW.
Velocidade da talhadeira da bobina do metal: (0~30) m/min, ajustáveis

3.2. Folha do miliampère (4-16) ×2200mm que corta a linha
Material das bobinas: Aço carbono de HR/CR tal como Q235, a placa galvanizada, a placa de aço colorida etc.
Espessura da tira: (4~16) milímetros
Largura da tira da talhadeira da bobina do metal: 800~2200mm
Peso da máquina de corte Max.coil da bobina: 40000kgs

Diâmetro de nivelar rolos & rolo de tensão: Φ230
Diâmetro do eixo da talhadeira: Φ360
Cortadores do disco da talhadeira da bobina do metal: 6CrW2Si, HRC54°~56°, OD600mm x ID360mm x T50mm.
Diâmetro do bloco do recoiler: Φ760mm
Máquina de corte da bobina que separa discos: 65Mn, OD250 x ID110 x T10/20mm
Motores da C.C. para a talhadeira e o recoiler: 200KW, 250KW.
Cortando a velocidade: (0~30) m/min, ajustáveis

3.3. Folha do miliampère (5-20) ×2000mm que corta a linha:
Material das bobinas: Aço carbono de HR/CR tal como Q235, a placa galvanizada, a placa de aço colorida etc.
Espessura da tira da talhadeira da bobina do metal: (5~20) milímetros
Largura da tira: 800~2000mm
Peso de Max.coil: 40000kgs

Diâmetro de nivelar rolos & rolo de tensão: Φ260
Diâmetro da talhadeira da bobina do metal do eixo da talhadeira: Φ420
Cortadores do disco da máquina de corte da bobina: 6CrW2Si, HRC54°~56°, OD650mm x ID420mm x T50mm.
Diâmetro do bloco do recoiler: Φ800mm
Separando discos: 65Mn, OD250 x ID110 x T10/20mm
Motores da C.C. para a talhadeira e o recoiler: 280KW, 315KW.
Velocidade de corte da máquina de corte da bobina: (0~20) m/min, ajustáveis
