Detalhes do produto:
|
| Descrição da produção: | Moinho de laminação | Matéria prima: | Q235, SPCC, SS400, SPHC, etc. |
|---|---|---|---|
| Espessura entrada: | H≤4.0mm | largura: | B≤625mm |
| Espessura da saída: | H≥0.8mm | Peso máximo da bobina: | 10t, como necessário |
| Diâmetro entrante da bobina (interno/exterior): | Φ600, Φ750/1600mm, como necessário | Diâmetro da bobina da saída (interno/exterior): | Φ600, Φ750/1600mm, como necessário |
| Pressão de rolamento máxima: | 550t | Velocidade do rolamento: | V≤150m/min |
| Linha de rolamento elevação: | 850mm | Garantia: | um ano |
| Realçar: | moinho de laminação do metal de 750mm,moinho de laminação do metal 4hi,Invertendo o moinho de laminação 4hi |
||
1. Descrição do produto

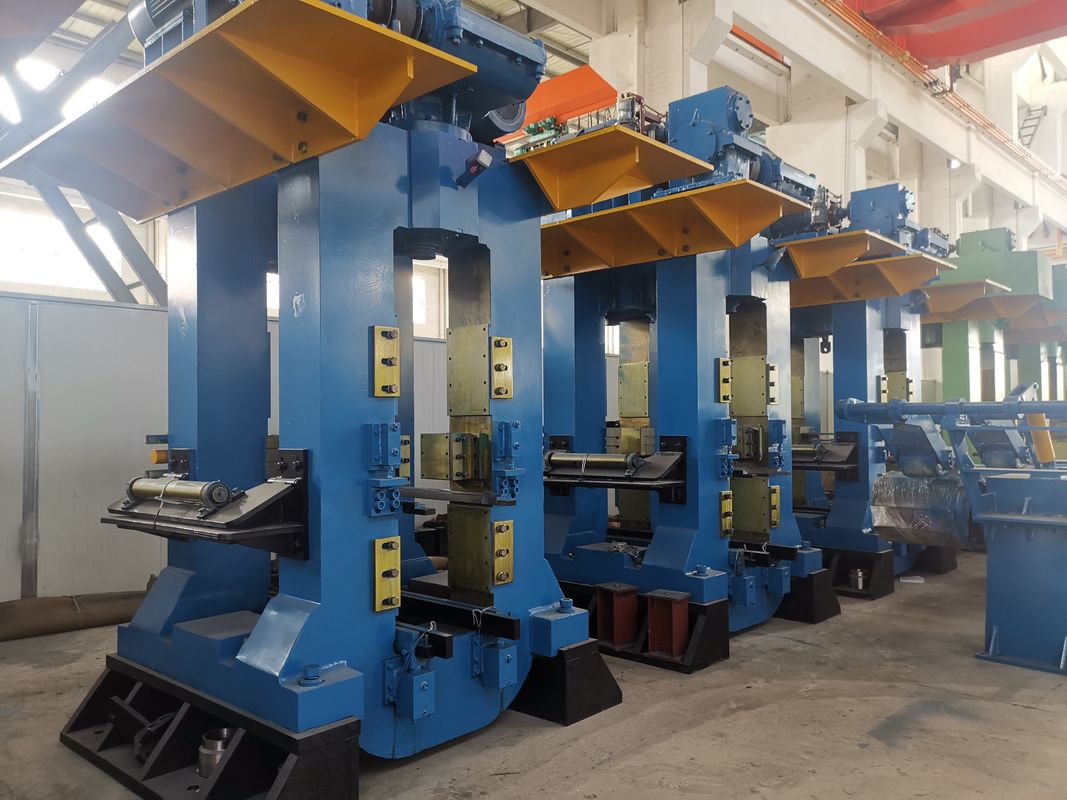

O moinho de laminação Quatro-alto do miliampère 750mm para a precisão descasca o aço do aço carbono, a de aço inoxidável e a baixa de liga
2. Função principal
O moinho de laminação Quatro-alto do miliampère 750mm é usado para o rolamento reversível do aço do aço carbono da elevada precisão e do bom desempenho, a de aço inoxidável e a baixa de liga liso.
.
3. Fluxo de processo: (para a referência)
Do processo principal quatro-alto do moinho de rolamento do →← do moinho de rolamento do →← da plataforma do processo do moinho de rolamento do →← do device→←recoiler dispositivo (de descarregamento) platform→←recoiler→←loading (de descarregamento) de carregamento
4. composição do equipamento:
4,1 equipamento mecânico:
| Não. | Descrição | Unidade | Qty. |
| 1 | moinho de rolamento principal Quatro-alto | ajuste | 1 |
| 2 | Dispositivo elétrico do screwdown | ajuste | 2 |
| 3 | Dispositivo de equilíbrio hidráulico | ajuste | 1 |
| 4 | Eixo universal | PCes | 2 |
| 5 | Suporte universal do eixo | ajuste | 1 |
| 6 | Cremalheira em mudança do rolo do trabalho | ajuste | 1 |
| 7 | Dispositivo em mudança do rolo hidráulico do rolo alternativo | ajuste | 1 |
| 8 | Cremalheira em mudança do rolo alternativo | ajuste | 1 |
| 9 | Parte dianteira/plataforma traseira do processo do moinho | ajuste | 2 |
| 10 | Recoiler hidráulico da expansão | ajuste | 2 |
| 11 | Carro de bobina da descarga | ajuste | 2 |
| 12 | Parafuso de fundação | ajuste | 1 |
4,2 motor elétrico, controle elétrico:
| Não. | Descrição | Unidade | Qty. |
| 1 | Motor principal | ajuste | 1 |
| 2 | Motor de Recoiler | ajuste | 2 |
| 3 | Motor do Screwdown | ajuste | 2 |
| 4 | Controle elétrico | ajuste | 1 |
4,3 equipamento fluido:
| Não. | Descrição | Unidade | Qty. |
| 1 | Sistema hidráulico geral (que inclui o suporte da válvula) | ajuste | 1 |
| 2 | Rolo que dobra a estação hidráulica (que inclui o suporte da válvula) | ajuste | 1 |
| 3 | Estação fina da lubrificação do óleo | ajuste | 1 |
| 4 | Sistema de lubrificação do petróleo e gás | ajuste | 1 |
| 5 | Sistema de lubrificação do processo | ajuste | 1 |
5. parâmetros técnicos (opções):
|
Modelo não. Parâmetros técnicos |
650 | 750 | 850 |
| Material | Aço do aço carbono & de baixa liga | Aço do aço carbono & de baixa liga | Aço do aço carbono & de baixa liga |
| Espessura do material (milímetros) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| Largura material (milímetros) | 400-500 | 500-650 | 600-750 |
| Espessura da saída (milímetros) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| Força de rolamento (KN) | 5500 | 6500 | 7500 |
| Tamanho alternativo do rolo (milímetros) | Φ550×600 | Φ650×700 | Φ750×820 |
| Tamanho médio do rolo (milímetros) | / | / | Φ300/Φ280×820 |
| Tamanho do rolo do trabalho (milímetros) | Φ185/Φ165×650 | Φ205/Φ190×750 | Φ230/Φ205×850 |
| Modo da movimentação | Pelo rolo do trabalho | Pelo rolo do trabalho | Pelo rolo do trabalho |
| Motor principal | Motor da C.C. | Motor da C.C. | Motor da C.C. |
| Redutor | Caixa de engrenagens combinada | Caixa de engrenagens combinada | Caixa de engrenagens combinada |
| Uncoiler (tamanho opcional) | Φ508/Φ610×650 | Φ508/Φ610×750 | Φ610×850 |
| Recoiler (tamanho opcional) | Φ508×650 | Φ508×750 | Φ508×850 |
| Velocidade de rolamento (m/min.) | 180-480 | 240-600 | 240-600 |
| Tensão de Uncoiler (KN) | 30 | 35 | 45 |
| Tensão de Recoiler (KN) | 10-70 | 10-80 | 10-90 |
| Método do Screwdown | AGC mecânico/hidráulico | AGC mecânico/hidráulico | AGC mecânico/hidráulico |
Nota: Os parâmetros acima são para a referência somente, ele poderiam ser fabricados de acordo com as exigências de cliente.
6. Empacotamento
A máquina será fixada dentro do recipiente pelo fio de aço e a correia especial do ANIMAL DE ESTIMAÇÃO, a fim certificar-se de todas as peças não se moverá durante o transporte e não se evitará nenhuns tipos de dano da máquina e do recipiente.
7. termo de garantia: 12 meses (com exclusão das peças fácil-quebradas)
8. Nossos serviço e características:
8,1 projeto: Nós temos uma equipe técnica amadurecida com a experiência rica a tornar-se e o deisng as máquinas de acordo com a procura e as exigências de cliente.
8,2 este é um equipamento muito perfeito e durável. Nós temos mais de 10 anos de experiências.
8,3 este tipo da máquina tem a melhor qualidade e o melhor preço. Tem a medida exata e o funcionamento fácil.
8,4 nós proporcionamos o serviço do suporte laboral (ambo antes, durante e depois das vendas), da produção, da instalação, da comissão e da manutenção a todos os clientes.
8,5 nosso produto foi exportado para muitas regiões e ganhou a reputação alta devido ao preço de alta qualidade e razoável.
