equipamento soldado de alta frequência do moinho de tubo de 1.2-3.75mm

1. Descrição do produto:

O CR de solda de alta frequência do aço carbono da pre-régua da máquina de soldadura da tubulação da espiral do moinho de tubulação do miliampère 76, hora bobina

2. Introdução:

Este moinho de tubulação de solda de alta frequência do miliampère 76 é produz especialmente a emenda reta de alta frequência soldou as tubulações para a tubulação estrutural e a tubulação industrial com Φ32mm~Φ89mm e a espessura de parede de 1.2~3.75mm. Através do projeto da otimização, da melhor escolha de materiais, e exatamente da fabricação e dos rolos, a linha inteira pode estar elevada precisão e a uma alta velocidade alcançadas. Dentro da escala apropriada da espessura do diâmetro e de parede da tubulação, a velocidade da produção da tubulação pode ser ajustada.

3. processo do trabalho:

Descarregamento (exterior) Deburring de Cooling→ Sizing→ Straightening→ Cutting→ do → do welding→ do HF de Uncoiling→ Accumulating→ Leveling→ Forming→

4. configuração:

5. parâmetros técnicos:

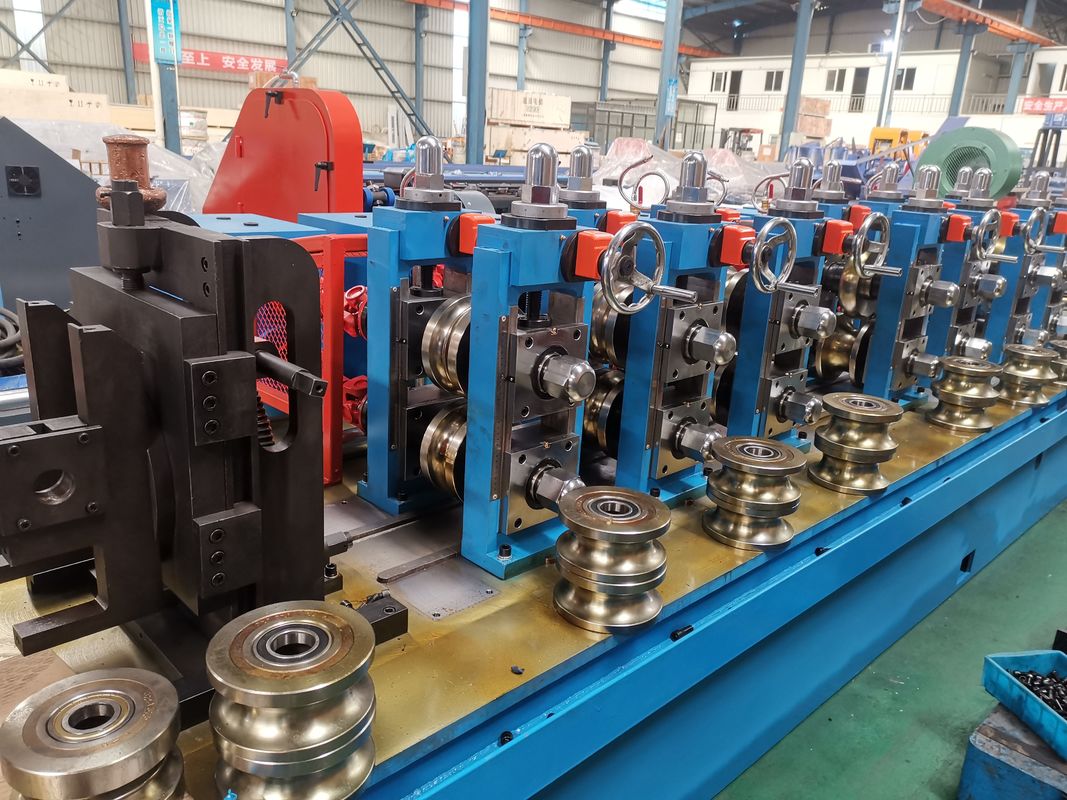

6. Fotos para a referência:

7. especificações técnicas:

• Material para ser processado: aço carbono, bobinas laminadas, laminadas a alta temperatura da tira da pre-régua.
• Categoria de aço: 0,2% carbonos
• Tipo de produtos: Tubos redondos, tubos quadrados, tubos retangulares assim como seções ocas
• Diâmetro externo redondo do tubo: 15-63mm
• Tubos quadrados: Minuto 10 x10 50 x 50 milímetros máximos
• Tubos retangulares: 40x máximo do minuto 10 x 15 60 milímetros
• Espessura do tubo: 0,5 3,25 milímetros máximos mínimos
• Formando a linha velocidade: 100 m/min máximos (o quadrado e os tubos retangulares são produzidos em umas mais baixas velocidades que dependam do lado à relação da espessura de parede)
• Comprimento do corte do tubo: 4 12 medidores máximos mínimo
• Precisão do comprimento: ± 3mm
• Motor da movimentação principal: C.C. 55kW×2
• Linha composição:
• Mandrel dobro Uncoiler
• Tesoura e TIG Welder
• Acumulador horizontal da tira/acumulador da gaiola
• Seção da formação, da soldadura, refrigerar e fazer sob medida.
• Interrupção da serra do voo do computador.
• Tabela do rolo da corrida-Para fora, coletores da tabela da inspeção.
• H.F. Induction Welder de circuito integrado: 150 quilowatts, de circuito integrado (ou 200KW, tipo do tubo de vácuo).

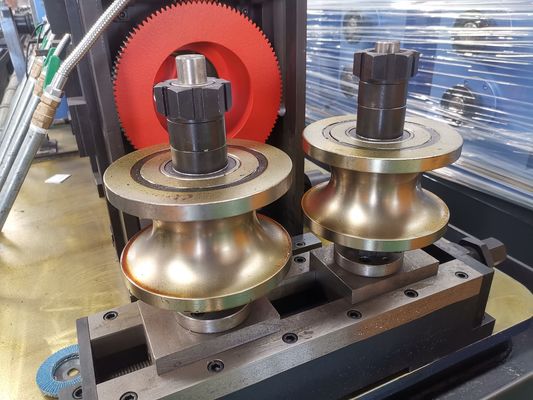

• Rolls: Rolls são fabricados de acordo com AISI D3 D2 ou E52100
• Armários de controle elétricos

8. Empacotamento

A máquina será fixada dentro do recipiente pelo fio de aço e a correia especial do ANIMAL DE ESTIMAÇÃO, a fim certificar-se de todas as peças não se moverá durante o transporte e não se evitará nenhuns tipos de dano da máquina e do recipiente.

9. termo de garantia: 12 meses (com exclusão das peças fácil-quebradas)

10. Nossos serviço e características:

10,1 projeto: Nós temos uma equipe técnica amadurecida com a experiência rica a tornar-se e o deisng as máquinas de acordo com a procura e as exigências de cliente.
10,2 este é um equipamento muito perfeito e durável. Nós temos mais de 10 anos de experiências.

10,3 este tipo da máquina tem a melhor qualidade e o melhor preço. Tem a medida exata e o funcionamento fácil.

10,4 nós proporcionamos o serviço do suporte laboral (ambo antes, durante e depois das vendas), da produção, da instalação, da comissão e da manutenção a todos os clientes.
10,5 nosso produto foi exportado para muitas regiões e ganhou a reputação alta devido ao preço de alta qualidade e razoável.
