Detalhes do produto:
|
| Nome do Produto: | Máquina de corte de bobina de aço | Espessura:: | 0,3-3,0 mm |
|---|---|---|---|
| Velocidade: | 130m/min | Alimentação principal: | 18,5 KW |
| Sistema de controle: | CLP Panasonic | Dirigir: | por corrente (uma por caixa de engrenagens) |
| automaticidade: | semiautomático / automático | Tensão: | 380V 50Hz trifásico ou encomendado pelo utilizador |
| Realçar: | Purlin de 15kw C&Z que forma a máquina,purlin do c&z de 1.5-3.0mm que forma a máquina,canal de 15m/min c que forma a máquina |
||
EU.Composição do equipamento da linha de produção
1. Carrinho de carregamento hidráulico
2. Desbobinador cantilever hidráulico
3. Dispositivo de prensagem e desenrolamento da bobina
4. Pinça de rolo duplo e máquina de corte de placas
5. Mesa de looper de controle de olho elétrico
6. Dispositivo de posicionamento esquerdo e direito
7. Máquina de corte
8. Dispositivo de coleta de sucata (com função de arranjo de fios)
9. Mesa de looper de controle de olho elétrico
10. Dispositivo separador e dispositivo de amortecimento
11. Recuperador hidráulico
12. Carrinho de descarga
13. Sistema hidráulico
14. Sistema elétrico
A linha de corte de chapas finas é adequada para bobinas com espessura (0,2~1) mm, (0,3-2) mm, (0,3-3) mm e (0,4-4) mm;enquanto a largura da tira é variável: 600 mm.1000mm, 1250mm, 1600mm, 1800mm e assim por diante.
II.Dados técnicos detalhados para nossas linhas de corte:

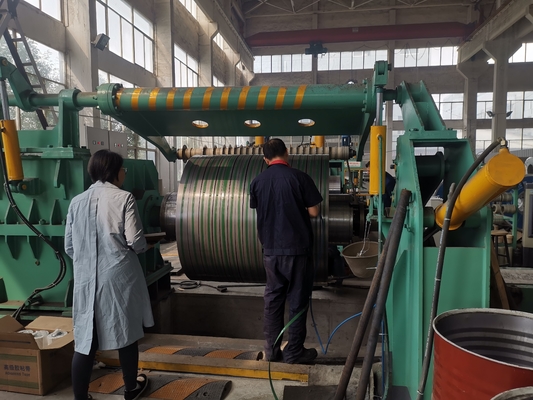

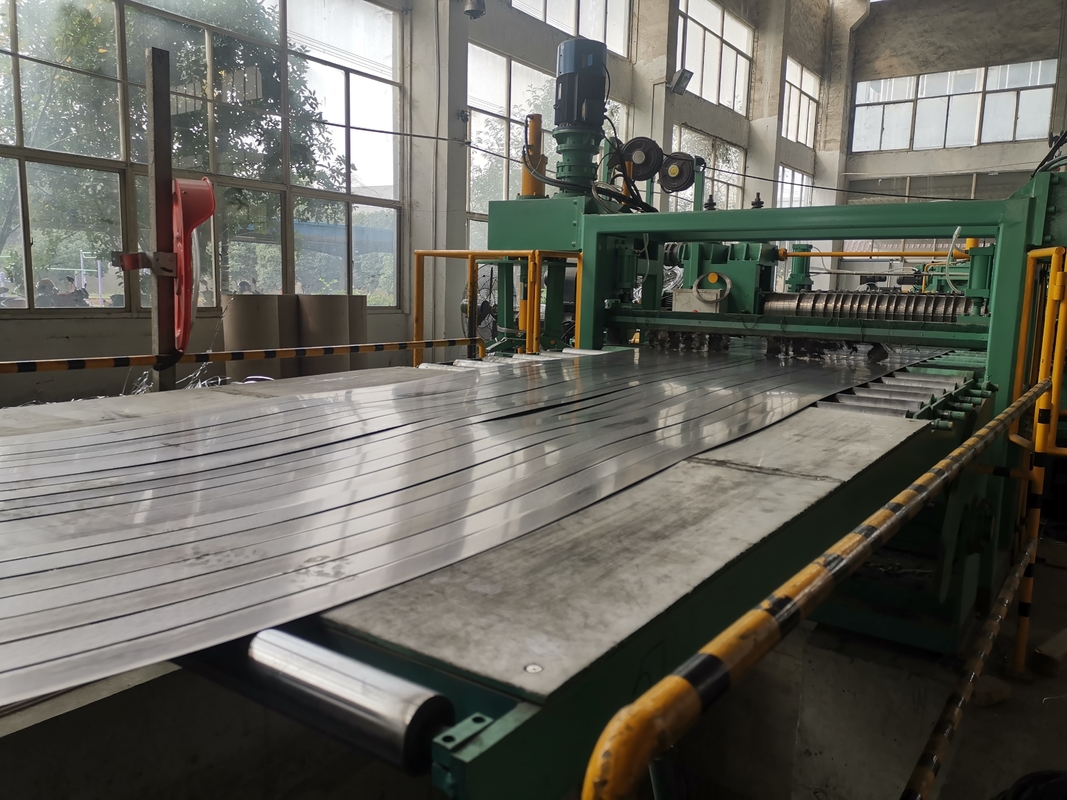

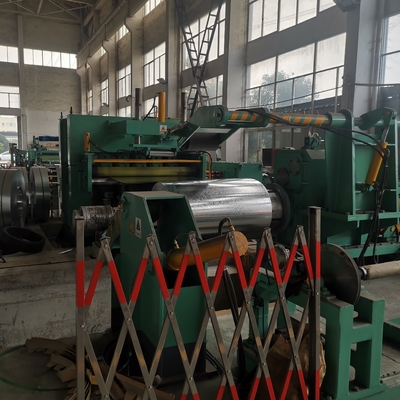

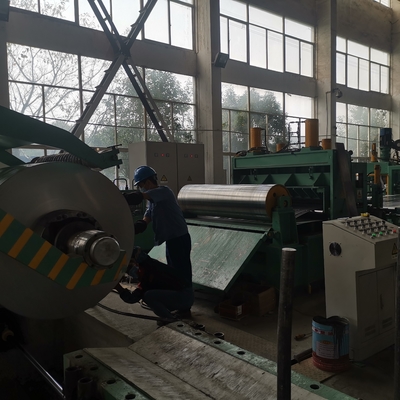

MA-(0,3～3)×1600mm Máquina de corte de bobina na Sérvia
Material das bobinas: HRC, CRC, GI, PPGI, Q195, Q235, Q345...
Espessura da tira: (0,3-3) mm
máx.Largura da tira: 1600mm
ID da bobina: ≥Φ508mm
OD da bobina: Φ1800mm
máx.Peso da bobina: 20000Kgs
Motor de corte: motor DC de 75KW
Eixo do cortador: Ф220 x 1650mm
Facas de disco no eixo do cortador: ID220mm x OD330mm x 10mm, 6CrW2Si.
Disco de separação: ID85 x OD210mm x 6mm, 65Mn
Tensionamento fornecido pela passagem da tira pelo feltro de lã friccional envolvendo placas de madeira.
Bloco Recoiler: Ф508 x 1700mm
Motor do recuperador: motor DC de 90KW
Controle elétrico: gabinete do driver Eurotherm 590 DC mais painéis de controle.
Velocidade de corte: máx. 100m/min, ajustável.
III.Formulário de especificação do cortador de bobina de metal:
| Modelo | Espessura | Peso da Bobina | Fenda acabada | Velocidade máxima de corte | |
| MA-1 x 600 | 0,2-1 mm | 100-600mm | Max 8T | mín.20mm | 50m/min |
| MA-2 x 1300 | 0,3-2 mm | 300-1300mm | Max 15T | mín.25mm | 80m/min |
| MA-3 x 1600 | 0,3-3mm | 500-1600mm | Max 20T | Min 25mm | 100m/min |
| MA-4 x 1600 | 0,4-4 mm | 500-1600mm | Max 30T | Min 30mm | 80m/min |
| Nota: Os dados no formulário são apenas uma referência de acordo com as faixas gerais, sempre projetamos e fabricamos cada linha de acordo com os requisitos específicos de cada cliente, para que cada cliente possa comprar sua própria linha de conteúdo de poço conosco. | |||||
