Detalhes do produto:
|
| Nome do produto: | máquina reversível Quatro-alta do moinho de laminação de 500mm | Tamanho entrante da bobina: | 2.0~3.0×400 milímetro |
|---|---|---|---|
| Tamanho da bobina da saída: | 1.0~2.0×400 | Tamanho da bobina: | máximo exterior do diâmetro 1600 milímetros |
| Peso da bobina: | 5T máximo | Diâmetro interno da bobina: | 508mm |
| pressão de rolamento: | Máximo 3500 KN | Velocidade de rolamento: | Máximo 150 m/min |
| Altura de funcionamento da unidade: | 1000 milímetros | Sentido do funcionamento da unidade: | esquerda para a direita (decidiu pelo usuário) |
| Destacar: | rolo do painel de parede de 0.3-0.8mm que forma a máquina,Rolo do painel de parede do CE que forma a máquina,15m/Min Roll Forming Equipment |
||
1. Nome do produto

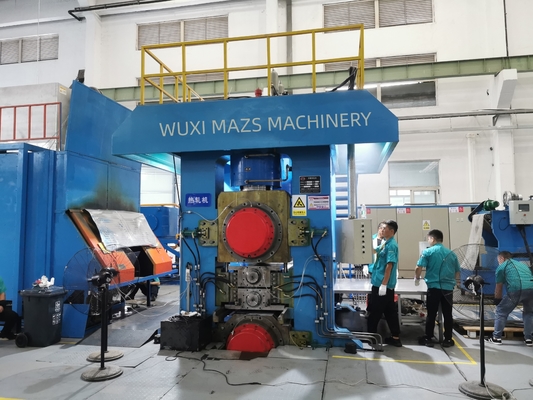

Linha reversível Quatro-alta série do moinho de laminação de MAØ175×500/Ø460×470 500mm de Siemens 6RA80 completamente digital
2. Aplicação:
usado para rolar do aço do aço carbono e de baixa liga com largura de 400mm, espessura de product1.0 terminado mm~2.0 mmmm
fluxo 3.Process:
Cabeça de Loading→Uncoiling→Pinch→Straight que aplaina o → →vertical do centro do rolo do Cutting→welding-laço (emenda de solda do teste)
O rolo cinco era → Quatro-alto Recoiler→Unloading do moinho de laminação do built→
4. Especificação técnica principal:
| Não. | Parâmetro técnico | |
| 1 |
Estado da matéria prima |
Aço carbono liso |
| 2 |
Tamanho entrante da bobina |
2.0~3.0×400 milímetro |
| 3 |
Tamanho da bobina da saída |
1.0~2.0×400 milímetro |
| 4 |
Pressão de rolamento |
Máximo 3500 KN |
| 5 |
Velocidade de rolamento |
Máximo 150 m/min |
| 6 |
Tensão desenrolando-se |
Máximo 30 KN |
| 7 |
Diâmetro da expansão do cilindro de Recoiler |
Máximo 508mm; 495 milímetros mínimos |
5.scope da fonte
| Não
|
Índice da fonte |
Qty. |
Fornecedor |
comprador |
Observação |
| Mim |
Parte mecânica |
||||
|
1 |
Carro de bobina |
1 grupo |
√ | ||
|
2 |
Uncoiler |
1 grupo |
√ | ||
|
3 |
Straightener |
1 grupo |
√ | ||
|
4 |
Máquina de corte horizontal |
1 grupo |
√ | ||
|
5 |
Plataforma de solda |
1 grupo |
√ | ||
|
6 |
Laço |
1 grupo |
√ | ||
|
7 |
Incorpore a pitada e a alimentação |
1 grupo |
√ | ||
|
8 |
Biuld de cinco rolos acima |
1 grupo |
√ | ||
|
9 |
Máquina principal do moinho |
2sets |
√ | ||
|
10 |
4pcs |
√ | |||
|
11 |
Caixa de engrenagens combinada |
1 grupo |
√ | ||
|
12 |
Unidade do rolo da troca |
2 grupos |
√ | ||
|
13 |
Placa da saída |
1 grupo |
√ | ||
|
14 |
Recoiler |
1 grupo |
√ | ||
|
15 |
Descarregando o trole |
1 grupo |
|||
|
16 |
Baixo e acoplamento |
1 grupo |
|||
| II |
Equipamento hidráulico |
||||
|
1 |
Óleo fino que lubrifica a estação |
1 grupo |
√ | ||
|
2 |
Estação hidráulica de baixa pressão |
1 grupo |
√ | ||
|
3 |
Estação hidráulica para a dobra do rolo |
1 grupo |
√ | ||
|
4 |
Sistema de lubrificação de Emulusion |
1 grupo |
√ | ||
| III |
Motor & equipamentos elétricos do controle |
||||
|
1 |
Motor principal |
2set |
√ | ||
|
2 |
Motor de Recoiler |
1 grupo |
√ | ||
|
3 |
Dispositivo de transmissão e sistema do PLC |
1 grupo |
√ | ||
|
4 |
Dispositivo da movimentação da C.C. do moinho de rolamento principal |
1 grupo |
√ | ||
|
5 |
Dispositivo da movimentação da C.C. do coiler |
1 grupo |
√ | ||
|
6 |
Caixa da operação |
1sets |
√ | ||
| Iv |
Outras peças |
||||
|
1 |
Dispositivo do calibre de espessura |
2 grupos |
√ |
Fornecido pelo usuário |
|
|
2 |
A instalação dos cabos e dos fios na oficina |
1 grupo |
√ |
Fornecido pelo usuário |
|
|
3 |
Encanamento da oficina |
1 grupo |
√ |
Fornecido pelo usuário |
|
|
4 |
Parafuso e bloco do pé |
1 grupo |
√ |
Fornecido pelo usuário |
|
|
5 |
Cerca e placa de cobertura da oficina |
1 grupo |
√ |
Fornecido pelo usuário |
|
|
6 |
Armário de distribuição da baixa tensão |
PCes 1 |
√ |
Fornecido pelo usuário |
|
|
7 |
Sistema do harmônico |
1 grupo |
√ |
Fornecido pelo usuário |
|
